CARA MENGOPERASIKAN SOFTWARE WIRESHARK

Setelah sebelumnya kita bahas 5 SOFTWARE PENDUKUNG PADA JARINGAN nah selanjutnya kita akan bahas salah satu dari software tersebut yakni software WIRESHARK, nah berikut adalah ulasannya, langsung saja kita ke teeekaaapeee...

Wireshark merupakan Network Protocol Analyzer, juga termasuk salat satu network analysis tool atau packet sniffer. Wireshark mengizinkan pengguna mengamati data dari jaringan yg sedang beroperasi atau dari data yg ada di disk, dan langsung melihat / mensortir data yg tertangkap, mulai dari informasi singkat dan rincian bagi masing-masing paket termasuk juga full header & porsi data, sanggup diperoleh.
Wireshark mempunyai sekian banyak feature termasuk juga display filter language yg banyak & kebolehan me-reka ulang suatu aliran pada sesi TCP. Paket sniffer sendiri diartikan satu buah tool yg berkemampuan menahan & melaksanakan pencatatan pada traffic data dalam jaringan.

berikut cara menggunakan wireshark :

1. Double-click icon wireshark di Desktop. Maka, muncul Splash Screen Wireshark yg sedang me-load komponen-komponen yg dimanfaatkan.
2. Berikut  halaman awal Wireshark ketika pertama kali di buka sebelum melakukan proses ‘capture’


Cara menggunakan wireshark : Meng-capture paket dgn wireshark (awal) Sesudah mengaktifkan & menjalankan Wireshark, langkah berikutnya jalankan ‘capture’ paket data lewat Wireshark.

Berikut langkah-langkahnya :

1. Klik pada “Interface List” utk mengaktifkannya, selanjutnya muncul dialog box Wireshark Capture Interfaces yg menampilkan seluruh interface-nya

2. Sesudah memilih interface mana yg dapat dipantau atau di-capture, klik saja Start.
3. Akan muncul lalu lintas jaringan komputer beserta protokol & keterangan yang lain.

Cara Kedua :

1. .Pilih Capture Interfaces utk mengaktifkannya,
2. Setelah itu muncul dialog box Wireshark Capture Option yg menampilkan semua interface-nya beserta pilihan-pilihan dalam ‘capture’

3. Sesudah itu bisa pilih interface mana yg dapat dipantau atau di-capture, klik saja Start.
4. Akan muncul Lalu lintas jaringan pc beserta protokol & keterangan yang lain.
5. Sesudah pilih interface & Start, sehingga jaringan komputer telah siap dipantau.

Selanjutnya di capture yg akan menampilkan bentuk traffic yg warna-warni di mana terdapat keterangan seperti :

• Time (menampilkan diwaktu waktu paket tersebut tertangkap);
• Source (menampilkan IP Source dari paket tersebut);
• Destination (menampilkan IP Destination dari paket tersebut);
• Protocol (menampilkan protokol yg difungsikan paket data tersebut);
• info(menampilkan info dettail paket tersebut).

Serta ada juga keterangan yang lain yg terdapat pada tampilan penting ketika Wireshark bekerja meng-capture paket data jaringan, seperti Menu, Display Filter, Daftar Paket, Rincian Paket, Rincian Heksa.

• Menu: penampakan ini bakal bernavigasi antar menu-menu yg sedia di Wireshark
• Display filter: merupakan satu buah kolom, di mana kita akan mengisinya dgn sintak-sintaks utk memfilter (membatasi) paket apa saja yg dapat ditampilkan terhadap daftar paket
• Daftar paket yg sukses ditangkap: menampilkan paket-paket yg sukses ditangkap Wireshark, berurutan sejak mulai dari paket pertama & selanjutnya.

• Rincian paket terpilih: menampilkan detil paket yg terpilih terhadap List paket di atasnya
• Rincian paket dalam heksadesimal: rincian paket yg terpilih bakal ditampilkan dalam bentuk heksadesimal maka memudahkan kita mendapat informasi.

Nah itulah sekilas pembahasan dan tutorial tentang mengoperasikan wireshark, sekian BAGI ILMU pada kali ini.. sampai jumpa lagi di bagi bagi selanjutnya...

SALAM 34

Read More

5 SOFTWARE PENDUKUNG PADA JARINGAN

pada kesempatan kali ini ane mau bagi ilmu tentang apa saja software pendukung pada jaringan, nah langsung aja kita ke teeeeekaaapeeeee.

 NMap

NMap adalah sebuah software security scanner yang dikembangkan oleh Gordon Lyon alias Fyodor Vaskovich yang compatible dengan OS Windows, Linux, Mac OS X, Solaris, BSD dan Amigos OS. N Map tersedia dengan dua versi yaitu versi GUI dan Command line, lalu apa fungsi software ini??

Mari kita ulas lebih lanjut.NMap memiliki fungsi-fungsi standar layaknya sebuah security scanner: mendeteksi port-port yang terbuka, mengidentifikasi versi OS dan aplikasi yang digunakan untuk menjalankan service, dan lain-lain.

WireShark

Software wireshark memilki beberapa fungsi, yaitu :

1. Mampu menganalisa transmisi paket data pada jaringan,
2. Memonitoring proses koneksi dan transmisi data antar komputer
3. Mampu mengetahui isi paket data yang sedang berlalu lintas dalam jaringan komputer tersebut

Look@LAN

Software ini bisa digunakan pada OS apapun, pengoperasiannya pun cukup mudah, software ini akan menampilakan laporan yang menyatakan keadaan jaringan pada saat itu, dalam bentuk tabel. Beberapa fitur yang dimiliki software ini adalah :

1. Mengetahui IP Address, pada komputer jaringan
2. Mengetahui status konektivitas dengan jaringan
3. distance
4. Serta mengetahui sistem operasi yang digunakan oleh komputer pada jaringan tersebut
5. Mengetahui hostname, netBIOS name, netBIOS user, SNMP status dan Trap.
6. Menginformasikan pada komputer server, host yang sedang online/offline

Angry IP Scanner

IP angry Scanner berfungsi untuk membantu dalam pengelolaan, invostorisasi serta menjaga jaringan agar tetap mampu berjalan dengan baik, melalui alamat IP Address dari setiap komputer yang ada pada jaringan. Selain itu, software ini juga dapat membantu seorang admin jaringan dalam mengawasi error atau trobubleshooting ajringan karena permasalahan pada IP address, bisa juga karena IP address yang conflik. Selain itu, software ini juga mengantisipasi adanya pihak yang tidak bertanggung jawab yang berusaha menyusup pada jaringan seseorang dengan menggunakan IP address yang telah tersedia pada range nya.

Gambar di bawah ini adalaha tampilan jendela software Angry IP scanner :

Lalu, untuk melakukan cara scanningnya, masukkan IP Range pada jaringan yang akan di scan. Masukkan dari IP paling kecil hingga IP yang paling besar. Kemudian klik tombol "start", hasil dari scanning tersebut akan tampil seperti gambar di bawah ini :

Keterangan yang tampil di atas bisa kita artikan seperti ini :

1. Scanning Finished, menunjukkan Proses scanning IP telah selesai
2. 11 Sec, menunjukkan waktu yang ditempuh untuk melakukan scanning IP dalam jaringan tersebut, (dalam hal ini proses scanning berjalan selama 11 detik)
3. 2.200 sec/host, menunjukkan bahwa proses scanning tiap host memiliki kecepatan sebesar 2.200 detik
4. IPs Scanned, menunjukkan banyaknya IP yang telah di scan
5. Alive host, menunjukkan host yang aktif, tetapi dalam faktanya ada komputer yg pada saat dilakukan scanning komputer tersebut menyala, tetapi tidak bisa terdeteksi oleh Angry IP Scanner karena komputer tersebut terpasang Firewall. Sedangkan Firewall akan memblokkir semua request yang dilakukan Angry IP Scanner ini.

Nah pada tampilan di atas, komputer host yang aktif diberi tanda warna biru, dan yang tidak aktif diberi warna merah.

 Dude

Sotfware ini memudahkan seorang admin jaringan memonitoring jaringannya, serta mendukung berbagai protokol jaringan, seperti SNMP, ICMP, DNS dan TCP.

Berikit ini adalah cara kerja Dude :

1. Secara otomatis Dude akan melakukan scan keseluruhan pada jaringannya, termasuk perangkat yang tergabung dalam jaringan berbasis dengan subnet
2. Software ini akan secara otomatis mampu memetakan jaringan komputer
3. Apabila terjadi troubleshooting pada jaringan, maka software ini akan secara otomatis memberikan pesan peringatan

sekian  bagi ilmu pada kesempatan kali ini, sampai jumpa lagi kawan.....

SALAM 34

Read More

MEMBUAT PC ROUTER DENGAN WINDOWS XP

Yo , BAGI ILMU 34 lagi pengen share sedikit tutorial bagai mana Membuat PC Router dengan Windows XP

untuk menghemat budget ini salah satu solusi pengganti router hehe,

to the point aja .

Langkah pertama adalah siapkan bahan" yang diperlukan untuk kasus ini .

Bahan :

• 2 unit PC lengkap dengan LAN Card, yang nantinya saya jadikan Web Server dan Client
• 1    unit PC yang terinsall dengan 2 LAN Card  yang nantinya akan saya jadikan PC router
•  Sistem Operasi Ms. Windows XP Professional SP3 yang terinstall di masing-masing komputer baik PC atau pun Netbook
• 2 buah kabel LAN lengkap dengan konektor RJ45 dengan model Cross Over (Bisa gunakan kabel Staright jika anda punya Switch Hub)
• XAMMP 1.6.7 untuk apliakasi Web Server

Langkah Berikutnya :

• ·         Kita konfigurasi IP Address pada PC yang akan kita jadikan PC Router, pada kasus ini saya memberikan IP Address 10.25.1.1 Subnet 255.255.255.0 pada LAN Card 1, dan 192.168.1.1 Subnet 255.255.255.0 pada LAN Card 2. Default Gateway kosongkan.
•       Kemudian pada PC yang akan kita jadikan Webserver kita install XAMPP 1.6.7 sebagai aplikasi Webserver, kemudian konfigurasi IP Addressnya, pada kasus ini saya memberikan IP Address 10.25.1.2 Subnet 255.255.255.0 Default Gateway 10.25.1.1
•      ·Yang terakhir untuk PC yang akan dijadikan Client kita konfigurasi IP Addressnya juga, pada kasus ini saya memberikan IP Address 192.168.1.2 Subnet 255.255.255.0 Default Gateway 192.168.1.1

Langkah selanjutnya :

• ·         Hubungkan semua PC pada PC Router dengan menggunakan kabel LAN Cross Over, jangan lupa sesuaikan dengan IP address yang telah diberikan dan jangan sampai tertukar.
•       Pada PC Router, masuklah ke REGEDIT dengan cara klik –> Start –> run –> ketikan “regedit” kemudian tekan ENTER. Pada menu REGEDIT masuklah ke HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\Tcpip\Parameters kemudian ubahlah nilai dari “IPEnableRouter” menjadi “1″ kemudian restart.
•       Setelah PC Router direstart, sekarang kita lakukan setting untuk melakukan routing, yaitu dengan masuk ke Command Prompt melalui Start –> run –> ketikan “cmd” lalu tekan ENTER. Setelah masuk ke Command Prompt, ketikan perintah ” route add 192.168.1.0  192.168.1.1″ lalu tekan ENTER, kemudian ketikan lagi perintah “route add 10.25.1.0  10.25.1.1″ lalu tekan ENTER, kemudian ketik “exit” untuk keluar dari Command Prompt.
•       Untuk mengetes koneksi jaringan silahkan lakukan perintah “ping” dari Client ke Webserver dengan cara Klik Start –> run –> kemudian ketikan “ping 10.25.1.2″ jika koneksi terhubung, maka akan muncul informasi mengenai koneksi jaringan yang terjadi.
•         Langkah selanjutnya, jalankan XAMPP pada PC yang dijadikan Webserver dan pada XAMPP Control Panel aktifkan Apache dan MySQL servicenya.
•         Selanjutnya pada PC Client, jalankan Web Browser apa saja, kemudian pada kolom URL ketikan IP address Webserver, pada kasus ini adalah 10.25.1.2 lalu tekan ENTER. Seharusnya jika konfigurasi dan langkah-langkah diatas dilakukan dengan benar, maka Web Browser tersebut akan menampilkan halaman PHP My Admin sebagai antarmuka Webserver.

Demikian langkah-langkah MEMBUAT PC ROUTER DENGAN WINDOWS XP, kritik dan saran silahkan ketik di kolom komentar ya bro...

SALAM 34

Read More

CARA SHARING PRINTER MELALUI JARINGAN LAN / WIFI

malam agan agan semua, sory ni mimin jarang update abis disibukkan dengan kegiatan kegiatan yang ada di sekolah, hehehehe,

Nah pada kesempatan kali ini mimin mau ngasih info ni tentang bagaimana cara sharing printer,

Sharing Printer merupakan penggunaan sebuah printer yang dapat digunakan oleh beberapa komputer bersama-sama dalam satu jaringan LAN atau Wifi. Share Printer sekarang sudah banyak dilakukan oleh kantor-kantor, Bank, Sekolah-sekolah, Rental Komputer maupun warnet, selain menghemat jumlah printer juga dapat menghemat ruangan, Anda bisa bayangkan jika ada sepuluh komputer dalam satu ruangan dan setiap komputer memiliki printer masing-masing, tentu akan memakan banyak tempat. Dengan sharing printer ini Akan banyak menghemat printer dan ruangan Anda juga tidak terlalu sumpek dengan printer. Apalagi sekarang ini hampir semua karyawan kantoran memiliki laptop masing-masing yang ingin menghubungkan laptopnya ke printer, dengan menggunakan Cara Sharing printer melalui lan atau wifi ini akan banyak menghemat ruang dan waktu karyawan.

Untuk bisa share printer setidaknya dibutuhkan dua komputer yang terhubung dengan sebuah jaringan LAN yang sama, satu komputer terhubung langsung dengan printer (Komputer Master) dan satu komputer lagi yang tidak ada printernya (Komputer Cliens). Secara umum Ada 3 Tahap proses yang harus dilakukan untuk bisa share printer:

1. Pengaturan pada Semua Komputer (Komputer Master dan Komputer Cliens)
2. Pengaturan pada Komputer Master
3. Pengaturan pada Komputer Cliens

Note: Pada artikel ini, saya menggunakan Windows XP sebagai contoh, namun Anda tetap bisa mencapai hasil yang sama dengan menggunakan Windows Vista atau windows 7, tapi navigasi terminologi dan menu mungkin sedikit berbeda.

Mari kita uraikan satu persatu:

Pengaturan pada Semua Komputer (Komputer Master dan Komputer Cliens)

Sebelum kita mulai sharing printer, terlebih dahulu Anda sudah mengetahui cara print dan install driver printer di komputer Anda. Kemudian beberapa komputer sudah terhubung dengan jaringa LAN atau Wifi dengan sebuah workgroup yang sama, jika komputer tersebut belum terhubung silahkan ubah terlebih dahulu Workgroup pada komputer Anda dengan nama yang sama, pada contoh kali ini kami membuat nama workgroup dengan nama "WORKGROUP". Untuk mengubahnya ikuti panduan berikut:

• Buka Control Panel melalu Start => Control Panel lalu temukan dan buka System

•  Pilih Tab Computer Name, lihat apakah workgroup tersebut sudah sama dengan nama workgroup yang anda inginkan. Jika belum ubah workgorup tersebut dengan klik Change.

• Lalu ubahlah workgroup dengan nama yang Anda inginkan dan harus sama dengan namaworkgroup pada komputer yang lain yang ingin Anda share printer, lalu klik OK.

Kedua Pengaturan pada Komputer Master

Pada Komputer yang terhubung langsung dengan Printer yang ingin Anda Share haruslah mengatur settingan printer sebagai berikut:

• Buka kembali Control Panel melalui Start kemudian pilih dan buka Printer and Faxes, pada windows Printer And Faxes tersebut Akan terlihat printer yang sudah ready dan terhubung dengan komputer sekarang ini, klik kanan printer yang Anda ingin share lalu klik Sharing... (contoh kami menggunakan printer brother)

• Lalu akan terbuka Tab Sharing Properties seperti di bawah ini. Silahkan pilih Share this printer, Beri nama sesuka Anda atau biarkan dengan nama yang sudah ada kemudian klik OK. Jika ada permintaan CD Windows, atau konfirmasi dari printer sharing, pilih “Just Enable File and Printer Sharing” dan Klik OK.


Ketiga Pengaturan pada Komputer Cliens

Setelah pengaturan pada tahap kedua selesai (jangan kebalik urutannya harus 1, 2 dan 3) maka terakhir kita Tambahkan printer yang telah di-sharing tadi pada komputer cliens:

• Buka Control Panel melalu Start => Control Panel lalu pilih Printer and Faxes,  Pada tab di sebelah kiri pilih Add a Printer. Seperti gambar dibawah ini:

• Maka akan terbuka Add Printer Wizard, Klik Next >

• Kemudian Pada Local or Network printer pilih  A network printer, or a printer altachead to another computer lalu klik Next >

• Kemudian pilih Browse for printer lalu klik Next >, maka komputer Anda akan mencari printer yang tadinya sudah kita share. Untuk proses cepatnya Anda bisa pilih yang kedua yaitu Connect to this printer dengan mengetikkah Nama printer master dan nama printer yang dishare tadi dengan format "\\server\printer" atau jika menggunakan contoh dari kami yang menggunakan printer brother maka "\\Operator\BrotherD" (lihat gambar 1 untuk nama komputer, dan gambar 4 untuk nama printer)

• Terakhir akan muncul info untuk mengkonfirmasi apakah Share Printer Jaringan ini akan dijadikan Printer Deafult, Anda bisa pilih tidak dengan menekan tombol No atau Pilih sesuai kebutuhan. Kami menyarankan Anda tidak memilih Yes karena setiap Anda print nanti akan ngeprint otomatis ke printer server, bagi pemula akan bingung karena yang diprint tidak keluar-keluar padahal sudah terprint di printer master.

Demikianlah Cara Sharing Printer Melalui Jaringan LAN atau Wifi, semoga tutorial ini bermanfaat untuk sobat sobat semua...

jangan lupa ya kritik dan sarannya saya tunggu di kolom komentar, siapa tau bisa berbagi ilmu..

SALAM34

Read More

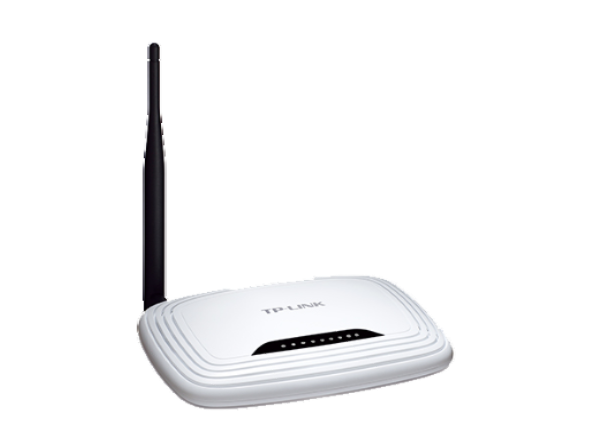

CARA SETTING ROUTER TP LINK TL-WR741ND

Malam sobat sobat semua yang ada di muka bumi ini, hehehehe lebay dikit lah..
iya sobat, kali ini ane mau berbagi materi nih, yang pastinya tentang jaringan yakni CARA SETTING ROUTER TP LINK TL-WR741ND, tapi kali ini saya membagikannya dengan format power point, nih sobat..
oke lansung aja ya sobat kita ke TEEEEKAAAAAPEEE.........!!!

untuk membukanya silahkan sobat klik link DOWNLOAD yang ada di bawah ini...

DOWNLOAD

semoga bermanfaat ya sobat, jangan lupa sebelum download baca doa dulu biar dapat pahala..

kritik dan saran tulis saja di kolom komentar ya sobat, karna kritik dan saran dari sobat sobat semua akan sangat memotivasi saya dalam menggali ilmu ilmu baru khususnya yang berkaitan dengan TKJ.

SALAM34.

Read More

LAPORAN PRAKERIN Teknik Komputer Jaringan (TKJ)

Salam sobat 34, apa kabarnya nih.... maaf ane dah lama tidak posting nih.... lagi disibukkan dengan kegiatan di sekolah, maklum orang penting, hehehe bercanda, ane sebenarnya baru selesai PRAKERIN, nah buat kalian yang baru selesai PRAKERIN n yang mau buat laporan PRAKERIN nih ane bagi contohnya semoga membantu ya sobat..
maaf sebelumnya kalo laporannya jelek, maklum masih tahap Pembelajaran hehehe..
laporan ini dalam bentuk Format PDF
nah untuk downoad filenya klik disini "DOWNLOAD" setelah di klik nanti sobat akan diarahkan ke google drive nah disitu sobat bisa unduh file ini....
oke jangan lupa ya kritik dan sarannya di kolom komentar ya kawan, sampai jumpa di bagi ilmu selanjutnya...
